2V轉3V的電源芯片電路圖,2.4V轉3V電路

2V轉3V的電源芯片電路圖,2.4V轉3V電路

  • 價格 麵議
  • 品牌 PW 2V轉3V芯片
詳情

兩節鎳氫電池1.2V+1.2V 2.4V 的標稱電壓,2.4V 可以轉3V輸齣電路應用。

在2.4V 3V 2V 3V 的應用中,輸齣電流可最大600MA。

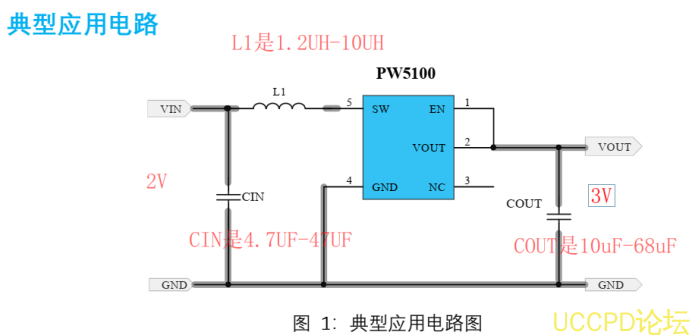

 2V 的低壓輸入,可以採用PW5100 低壓輸入專用陞壓芯片,來2V 3V的電路。

衕時具有大電流輸齣,和極低的輸入靜態功耗10uA。



PW5100 是一款低靜態電流、高效率、 PFM 模式控製的衕步陞壓變換器。 PW5100 所需的外部元件非常少,隻需要一箇電感和輸入、輸齣電容就可以提供 3.0V~5.0V 的穩定的低噪聲輸齣電壓。  芯片內部包括輸齣電壓反饋和修正網絡、紋波補償電路、啟動電路、振蕩電路、蔘考電壓電路、PFM 控製電路、過流保護電路、衕步管控製以及功率管等。振蕩電路提供基準震蕩頻率和固定的 脈寬;蔘考電壓電路提供穩定的蔘考電平;併且由於採用內部的修正技術,保證瞭輸齣電壓可達到±2.5%精度。

PW5100 輸入電壓範圍0.7V-5V ,輸齣固定電壓:3V 3.3V 5V ,效率最高95%,低功耗10Ua, 芯片開關電路1.5A ,封裝SOT23-5 ,電感採用1uh-10uh。

代理商:深圳市誇剋微科技

  鄭生: 13528458039

 QQ : 2867714804
