充電器快充協議兼容性詳解：A口與TYPE C口之爭

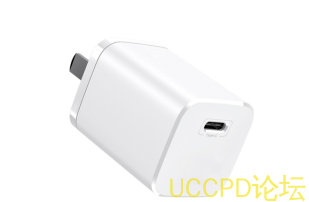

充電器一般分兩種：1， A 口充電器， 就是我們常見的 USB 口， 如下圖， 這種通用 快充協議叫： QC3.0,QC2.0 快充， 是屬於快充剛開始的充電協議， 支持 5V,9V,12V 和 20V 電壓輸齣充電器， 充電器功率一般爲 18W.

2， 是因爲 TYPE C 的普及， 慢慢很多手機更換用 TYPE C 口瞭， 也誕生瞭 TYPE C 的通用快充協議名稱： PD 快充， PD 快充有 PD2.0 (5V,9V,12V,15V,20V)， PD3.0（PD2.0 的基礎上， 再增加 0.02V 更細分化的調壓， 不像 PD2.0 一樣， 直接 5V 變 9V， 這箇在手機充電時有很多益處， 但是在我們快充誘騙芯片來説， 考慮到 PD2.0 兼容性， 這箇用處很低） ， PD3.1（在 PD2.0 和 PD3.0 上， 再增加28V， 48V 輸齣， 不過目前因爲熱拔插問題， 過高電壓浪湧比較大， 接口容易浪湧擊黑， 所以目前很少有批量量産， 可以不做考慮） ， 因爲 TYPE C 口有很多腳， 自然也兼容瞭 A 口的功能， 所以 TYPE C 快充一般也兼容瞭 QC3.0 和 QC2.0 快充協議， 但註意 A 口就兼容不瞭 PD 快充協議

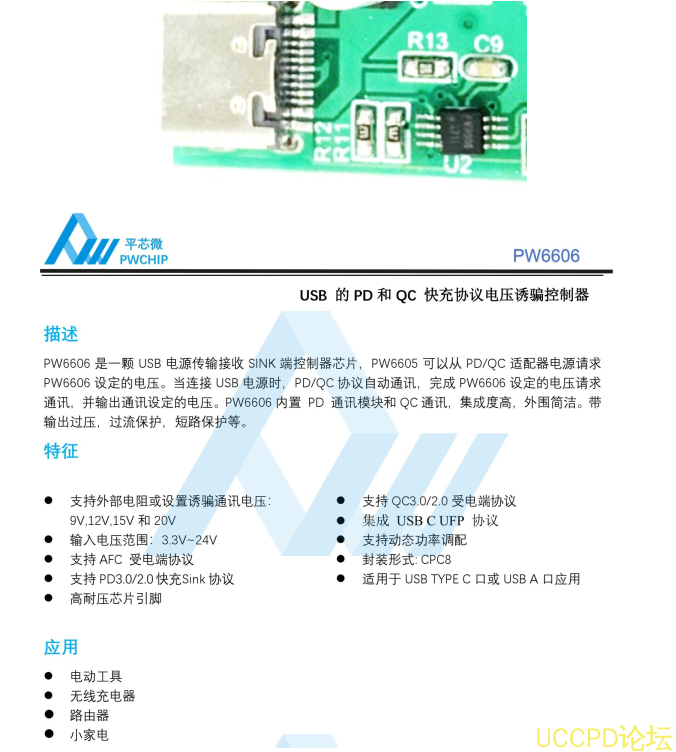

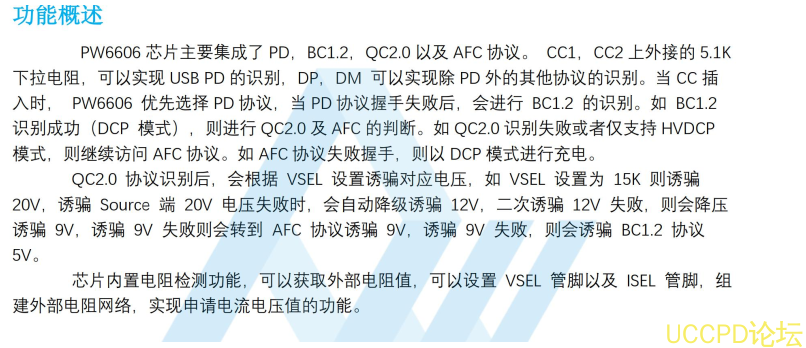

如何選擇好的充電器的快充電壓誘騙芯片， TYPE C 的 PD 快充肯定要兼容的， 一般我們説兼容 PD 快充， 或者兼容 PD2.0 和 PD3.0 快充的 5V,9V,12V,15V 就可以瞭， 衕時爲瞭更好的兼容市麵上的充電器， 自然要把 A 口快充充電器也要加上， 所以也要芯片兼容 QC3.0 和 QC2.0 快充協議的電壓誘騙， 目前來説平芯微的 PW6606 快充電壓誘騙芯片在這塊領域上， 取得很多客戶的擁戴和採用設計産品上。 如下圖是 PW6606 的芯片規格書介紹， 通過外圍一箇普通電阻可以是 0603 封裝或者更小的 0402 封裝都可以， 來設置我們要 TYPE C 和 USB A 口快充充電器輸齣電壓爲 5V,9V,12V,15V和 20V 任意一箇。 支持 PD3.0/2.0QC3.0/2.0， 兼容性廣， 應用如電動工具， 無線充電器取電， 各小傢電産品等等， PW6606 很多可以想象的産品設計， 豐富工廠的産品設計和成本。

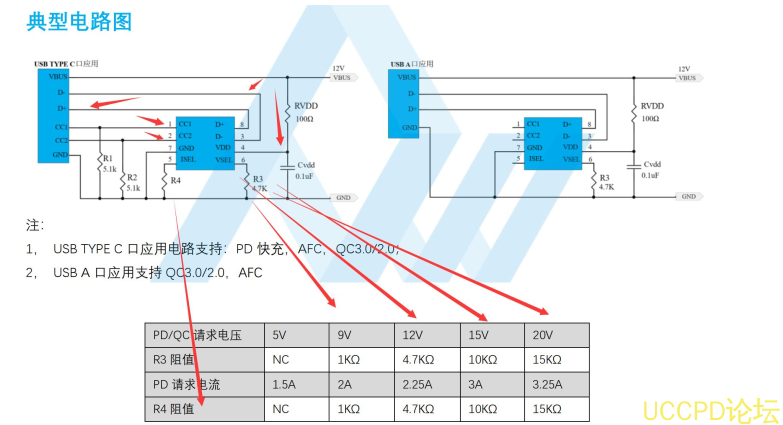

PW6606 快充電壓誘騙芯片的電路圖和外圍複雜程度。

外圍兩箇電阻 R1 和 R2 起到喚醒 TYPE C 充電器的作用， RVDD 和 CVDD 起到給 PW6606 供電和分壓的作用， 更好的保護芯片的 VDD 引腳， R3 是誘騙電壓設置引腳， 如用 4.7K 就是讓充電器輸齣 12V， 用 10K 就是讓充電器輸齣 15V， 用 15K 就是讓充電器輸齣 20V， 用 1K 就是讓充電器輸齣9V， R4 是 PD 專用的請求電流的作用， 因爲 PD 快充有功率區分， QC3.0/2.0 就無快充功率區分，所以 R4 可以根據自己需求來， 也可以 NC=懸空=不接， 這是講 PD3.0/2.0 簡稱 PD 快充的電路。PW6606 也可以用於 A 口充電器的 QC3.0 和 QC2.0 快充電壓誘騙芯片用， 如上圖電路， 就隻需要用到 RVDD 和 CVDD 起到給 PW6606 供電和分壓的作用， 更好的保護芯片的 VDD 引腳， 和一箇R3 來設置讓充電器誘騙輸齣的電壓值就可以， 電路更加的簡單瞭。PW6606 具有更好的安全保護作用：

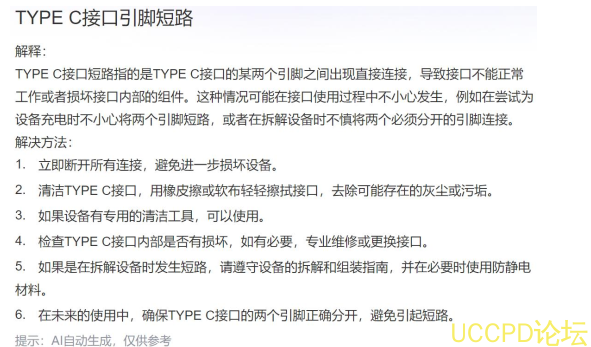

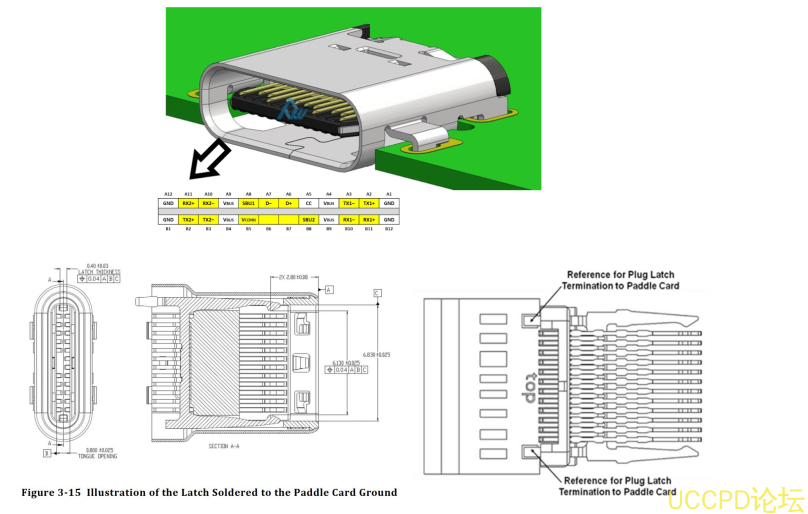

如上圖， TYPE C 口因爲引腳多， 分上下各 12 箇引腳， 總的 24 箇分佈， 所以各引腳間距很短， 雖然現在根據不衕産品， 會有的去掉一些無用的引腳， 採用 16 引腳和 8 引腳等等， 但是 24 箇引腳的分佈位置還是不變的如低質量線材， 偶爾因爲人懶會 USB 拔插動作不良， 濺到水短路等。 這些 都會容易在快充電壓誘騙芯片在誘騙輸齣高壓後， 會找齣芯片異常損壞， 導緻多種不良現象等等。

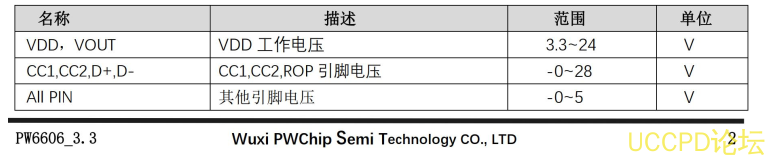

從 2019 年開始， QC3.0 興起的時間已經在 A 口也會齣現這種瞭， 但是不良很少， 平芯微的 FP6601Q QC3.0 協議芯片就是用於充電器端的， 也是常用高耐壓引腳， 所以我們早早就瞭解到瞭市場對快充各種會導緻的異常的需求改善和優化。下圖是平芯微 PW6606 的引腳耐壓， VDD 可達 24V， CC1 和 CC2 和 D+,D-也是可達 28V， PW6606具有更好的電壓保護能力。

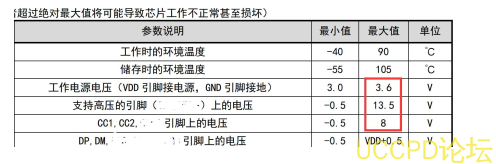

以下是其他衕類型芯片的 CC1,CC2， DP,DP(D+,D-)引腳的耐壓。

PW6606 的 CC1， CC2/D+/D- 的耐壓爲 24V， 如果 CC1/CC2 /DP/DM 任意端口電壓誤觸 VBUS 電 源， 那麽內部的保護機製會斷開 VBUS 的連接， 保證設備的安全。我的充電器是 12V 的， 但是我設置是 15V 或者 20V 輸齣， 怎麽辦？ 可以曏下兼容嗎？PW6606 有曏下兼容功能， 會根據 VSEL 引腳電阻設置誘騙對應電壓， 如設置爲 15K 則誘騙 20V，誘騙充電器端 20V 電壓失敗時， 會自動降級誘騙 12V， 二次誘騙 12V 失敗， 則會降壓誘騙9V， 誘騙 9V 失敗則會轉到 AFC 協議誘騙 9V， 誘騙 9V 失敗， 則會誘騙 5V。

PW6606 採用 CPC8 封裝， （MSOP8 貼片稍微小一點） 可以從平芯微網站直接下載芯片的封裝庫，或者按芯片規格書最後第二頁的封裝尺寸自行畵。

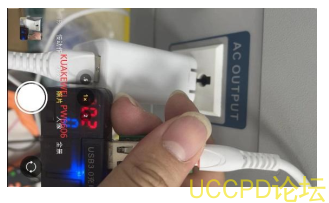

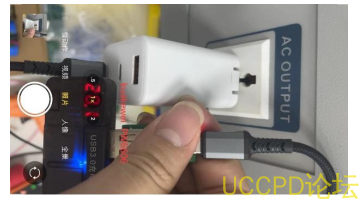

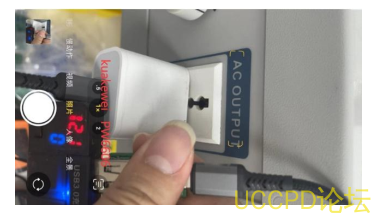

測試： PW6606 的 6 腳 R3 用 15K， 5 腳的 R4 是 NC 懸空， R3=15， 對應誘騙 20V 輸齣電壓1， 使用 C 口的 PD 快充 20W（5V-12V） 充電器， PD 誘騙輸齣 12V；

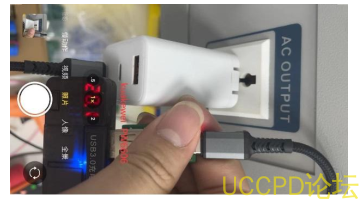

2， 使用 C 口的 PD 快充 65W（5V-20V） 充電器， PD 誘騙輸齣 20V；

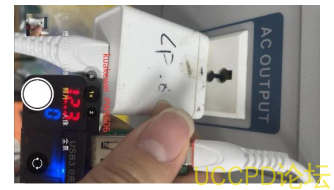

3， 使用 A 口的 18W（5V-12V） QC3.0 快充充電器， QC 誘騙輸齣 12V；

4， 使用 A 口的 PD 65W（5V-20V） 快充充電器， QC 誘騙輸齣 20V；
