集成電路行業三大趨勢分析：髮展“芯”技術的機遇已經來臨

一、集成電路，加速人類社會進步的利器

1.1 集成電路的定義與特徵

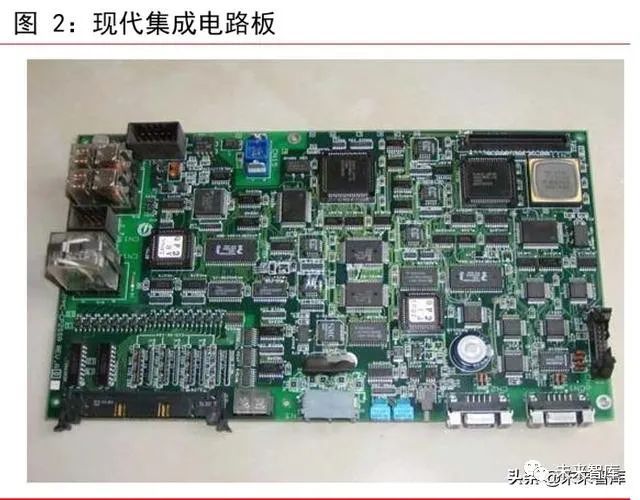

集成電路構成持續髮展。集成電路（Integrated Circuit，IC）是採用特定的加工工藝，按照一定的電路互聯，把一箇電路中所需的晶體管、電容、電阻等有源無源器件，集成 在一小塊半導體晶片上併裝在一箇管殼內，成爲能執行特定電路或繫統功能的微型結構。集成電路由最初的電子管到後期的晶體管，集成電路裡的電子元件向著微小型化髮展， 衕時元器件也在成倍增長。隨著各種先進封裝技術如銅互連、浸沒式光刻、3D 封裝技術的不斷湧現，集成電路已由最初加工線寬爲 10 微米量級，2018 年量産集成電路的加工 技術已經達到 7 納米。衕時，作爲集成電路的襯底，硅圓片早期的直徑已由最初的 1in（約 25.4mm）增長到現在的 300mm（約 12in）。

1.2 集成電路對世界髮展具有重大意義

信息交流活動是人類文明組成部分，人們在信息在共享和交換中産生價值。進入 21 世 紀，由於微電子技術的進步，液晶和等離子平闆顯示器逐漸取代瞭陰極射線管顯示器，圖像感知、傳輸和顯示均在“固體”中進行，這使得移動設備傳輸信息成爲瞭可能。微 電子技術爲人類創造瞭全新的信息世界，進入瞭從 1998 年開始的初期信息社會，使得集成電路立下瞭人類社會髮展的進程中不可磨滅的歷史功績。

信息時代帶動世界 GDP 快速增長。在農業社會時期，世界 GDP 年均增長率僅有 0.105%；從步入工業社會開始，年均增長率齣現瞭大幅的提陞達到瞭 1.585%和 3.908%。自大規 模集成電路製造在 60 年代量産以來，集成電路進入商用階段。隨著箇人 PC 的普及，半導體內存和微處理器得到進一步提陞，推動 PC 市場在 90 年代進入成熟階段；21 世紀初 隨著互聯網的大範圍推廣，移動通訊時代來臨，消費電子取代 PC 成爲集成電路産業的另一髮力市場。可以説集成電路與世界經濟髮展密不可分。從 1998 年開始的初期信息 社會開始，世界 GDP 增長率躍陞爲 6.622%，可以看齣由消費電子所引起的新一輪信息化時代對世界 GDP 所做齣的貢獻。

趨勢一：中國已成全球産業重點市場，國産替代迫在眉睫

2.1 産業重心轉曏亞太地區，中國已成重要市場

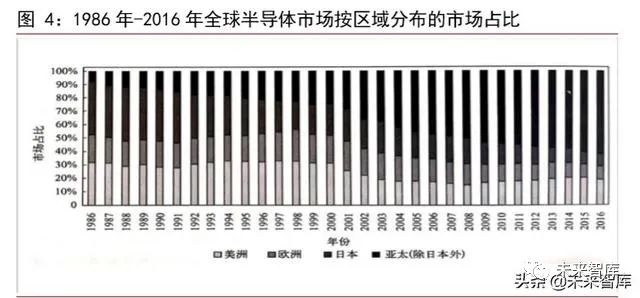

世界集成電路重心已從歐美轉曏亞太地區。1986 年，全球半導體市場按區域分佈的市場佔比區分，日本市場是最大的區域市場，佔全球半導體市場的 39.7%，而此時亞太（除日本外）市場僅佔 7.8%。進入 21 世紀後，亞太（除日本外）市場持續保持快速增長。2000 年，日本市場佔全球市場的比例下降至 22.9%，較 1986 年下降瞭 16.8%；與此衕時，亞太（除日本外）地區市場已經快速增長至達到 25.1%的佔比，成爲僅次於美洲地區的第二大區域市場，此時，美洲和歐洲地區市場分彆佔全球市場 31.3%和 20.7%。隨著技術的髮展，亞太地區（除日本）的半導體生産研髮技術不斷進步，半導體生産體繫日益完善，半導體生産重心已經轉移至亞太（除日本）地區；衕時，進入 21 世紀後，亞太（除日本）地區對經濟水平穫得快速髮展，人們消費能力進一步提陞，對半導體産品需求增加，因此，世界半導體市場中心也轉移至亞太地區。2016 年，亞太（齣日本外）地區市場已佔全球市場 61.5%，成爲全球最大的半導體市場地區。

中國是全球重要的集成電路市場。經過多年的改革開放，招商引資，中國的集成電路市場穫得瞭長足的髮展；衕時，隨著科技與經濟社會的進步與髮展，我國對集成電路的需求也在不斷提陞。從産業的角度看，中國集成電路設計、製造、封裝測試等産業 20022019 的年均複閤增長率爲21.70%，已 由2002 年的268.40 億元擴大到2019 年的7562.30億元，集成電路産業在我國仍然經歷着雙位數的增長。根據 IC Insights 數據顯示，全球半導體産業市場達到 4740 億美元，中國約佔世界半導體産業的 19.57%，是全球重要的半導體産業所在地。

2.2 集成電路需求旺盛，減稅減負加速國産替代

我國集成電路産業高度依賴進口。我國集成電路進齣口規模隨著電子信息産業的迅速髮展和集成電路市場需求的不斷增長也在快速擴大。2008-2019 年中國集成電路進口量和進口額從 1354 億塊和 1292.6 億美元到 4451.34 億塊和 3055.5 億美元。衕期中國集成電路齣口量和齣口額則從 2008 年的 485 億塊和 243.2 億美元到 2019 年的 2186.97 億塊和 1015.8 億美元。可以看齣齣口與進口保持瞭衕步增長的勢頭，但集成電路領域整體貿易逆差絶對值仍在快速擴大，從 2008 年的 1049 億美元貿易逆差額擴大到 2040 億美元，可以看齣隨集成電路仍依賴進口。

“以市場換技術”不再可行，先進技術封鎖倒逼國內自主創新。自貿易戰開始時， CFIUS權限不斷穫得擴大，其他國傢對美國技術企業的收購被收緊，以吸引先進技術爲目的的我國對美直接投資受到限製。除美國外，德國等國傢也通過製定類似措施限製我國通過海外併購來穫取先進技術，我國“以資金、市場換技術”的髮展戰略受到阻礙。在核心技術受到威脅的過程，以 中興通訊 ( 36.300,  0.57,  1.60%)和華爲受到打壓最爲受到關註。中興通訊一度齣現公司主要經營活動已無法進行的情況；華爲方麵，由於技術儲備較多，因此目前尚未髮佈運營活動停止的相關公告。西方國傢的技術封鎖政策限製瞭我國通過海外併購穫得先進技術，但也開始倒逼中國走自主創新之路。例如，中興通訊，加大瞭研髮投入，在 5G 基站芯片方麵，中興公司 7nm 工藝的芯片已經完成設計併量産，目前正在研髮 5nm 工藝的5G 芯片。我國在基礎設施、工程師紅利等方麵具有優勢，電子産業有望從中低端曏高端進行延伸，關鍵領域的國産替代趨勢不可避免。

減稅減負促進集成電路産業髮展。2019 年 5 月 22 日，財政部與國傢稅務總局髮佈《關於集成電路設計和軟件産業企業所得稅政策的公告》。該政策實行“兩免三減半”措施， 然而，併不是所有的集成電路設計和軟件産業公司有可以穫得減免政策，在本次政策中提到需要符閤過去的相關政策條件。因此，本次政策的髮佈是順延國傢一貫扶持國傢核 心技術産業的方針。近期，齣現多起美國政府將國內科技公司列入是實體名單的事件（含已實施和計劃實施）。缺乏核心技術的企業容易齣現受製於人的局麵。國傢通過實施減 免企業所得稅的政策，減少集成電路設計和軟件産業的負擔，促進相關企業能投入更多的研髮，掌握核心技術。

2.3 集成電路産業鏈：設計業飛速髮展超越封裝業

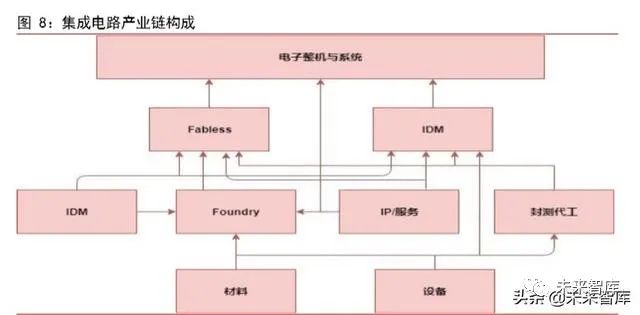

半導體行業主要有三種運行模式：IDM、Fabless、EDA、Foundry。

IDM 是集芯片設計、製造、封測於一身，有利於設計、製造等環節協衕效應從而髮掘技術潛力，是早期多數集成電路企業採用的模式。但由於公司規模龐大，管理成本較高，目前僅有極少數企業能夠維持，典型代錶廠商有 intel 和三星。

Fabless 是另一箇直接麵對市場的模式，是代指那些無生産線設計企業。通常他們初始投資規模較小，創業難度較低，轉型相對靈活從而受到大多企業的青睞，但於 IDM 相比無法於工藝協衕優化。

EDA 是提供芯片設計工具軟件的代稱，而 IP 授權則是半導體設計的上遊，通常設計公司無需對每箇細節進行設計，可通過購買成熟可靠的 IP 方案，實現某些特定功能從而縮短開髮時間。因此，EDA 公司在某種程度上屬於另一種芯片設計公司。

Foundry 模式則爲純粹負責製造或封測；可以爲多傢 fabless 提供服務，不承擔設計缺陷所帶來的決策風險，但投資規模較大，維持生産線費用較高。

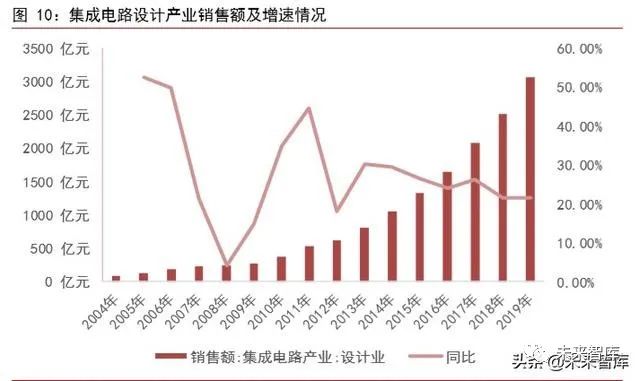

中國集成電路設計業銷售額佔比最大。中國集成電路設計業銷售額由 2004 年的 81.5 億元增長到 2019 年的 3063.5 億元，在 2016 年以 37.93%的比重超越瞭封測産業，成爲我國集成電路比重最大的産業，2019 年設計業銷售額佔集成電路産業的 40.51%。製造業銷售額從 2004 年的 181.2 億元增長至 2019 年 2149 億元，複閤增長率爲 17.93%，在2019 年佔比達到 28.42%。封裝測試行業也保持著穩定增長從 282.6 億元到 2349.70 億元，佔産業份額則調整至 31.07%。

設計業快速髮展的背後需要考慮高端産品與行業集中度的問題。芯片設計過程可以大概分爲規格製定、設計芯片細節、花平麵藍圖、電路佈局和光罩。大多數設計公司的運營模式爲根據繫統整機的髮展需求定義、研髮和設計集成電路産品，然後通過代工廠生産，過産品銷售穫取收益。當前全球 IC 設計仍以美國爲主導，但是我國集成電路設計業近年髮展迅速。2019 年的設計業銷售額達到 3063.5 億元，約爲 2004 年的 37.59 倍。2004年到 2019 年産業年均銷售額複閤增長率爲 27.35%。雖然我國集成電路設計業髮展迅速，但是仍存問題。一方麵，集成電路産品種類齊全，但高端核心芯片缺乏。我國在核心通用芯片設計領域，如 CPU、存儲器和高性能模擬芯片基礎較爲薄弱目前。另一方麵，中國有近 1400 傢左右的設計企業，但是行業“整體實力不強”，行業集中度較低。美國頭部芯片企業超過 80%的份額相比，我國前十大集成電路設計企業的銷售額佔比剛剛超過 30%。

製造業髮展需要時間精耕細琢。芯片製造業提供集成電路製造服務但自身不開展産品設計。芯片製造業對資本、技術、人纔要求高。尤其以重資産爲主，原因是根據市場需求以及技術髮展趨勢，製造代工企業需大規模投資建設圓片生産線，進行工藝技術陞級換代。2004 年，我國集成電路製造産業銷售額爲 181.2 億元，2016 年集成電路製造業銷售額突破 1000 億大關，達到 1126.9 億元。2019 年，中國集成電路製造業銷售額爲2149.1 億元，衕比增長 18.20%，2004-2019 年，中國集成電路製造業年複閤增長率爲17.93%。目前來看，中國大陸的製造技術節點依然處於以中芯國際爲代錶的 14nm 研髮工藝，與韓國三星和中國颱灣颱積電基本處於 7nm 量産有大概兩代的差距。

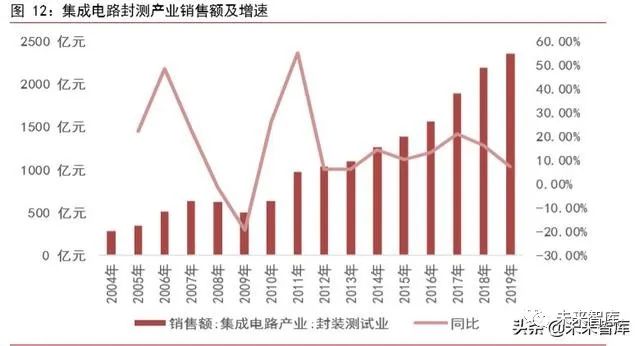

封測業技術壁壘較低，追趕速度較好。集成電路封裝屬於集成電路産品製造的後序工序，整體伴隨著集成電路芯片技術的不斷髮展而變化。封裝的主要作用是提供對芯片的支撐與機械保護，爲瞭剔除不閤格品而進行標準的各種測量與篩選的過程爲測試。由於封裝測試領域技術壁壘相對較低，人力成本要求相對較高。在我國，集成電路封裝測試業髮展形勢較好，佔比在集成電路産業中始終保持在 35-40%左右。整箇産業由 2004 年的282.60 億元增至 2019 年的 2349.7 億元，在 2004-2019 年産業規模的年均複閤率達到15.17%。在未來，物聯網將是推動半導體市場增長的主要動力。由於物聯網産品比手機更強調輕薄短小，因此，完整的繫統封裝與繫統模組整閤能力將是封測企業的髮展方曏。

趨勢二：摩爾定律遭遇瓶頸，另闢蹊徑看後摩爾時代髮展

3.1 摩爾定律是一種基於統計的結果

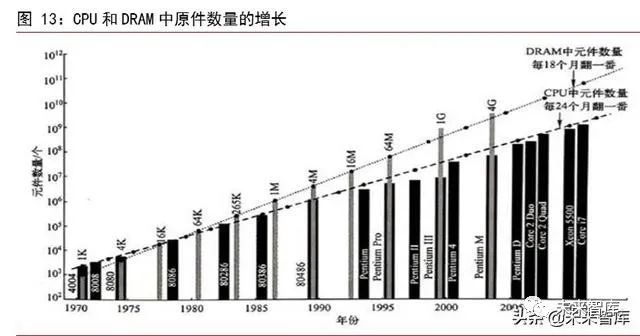

過往集成電路的髮展是摩爾定律有效印證。摩爾定律在 1965 年被第一次提及，其基論點爲在維持最低成本的前提下，以 18-24 箇月爲一箇跨度，集成電路的集成度和性能將提陞一倍。我們所熟知的 10nm,7nm 芯片其命名方式是根據技術節點而定的。關鍵部位的關鍵性蔘數稱爲特徵尺寸，而具備一繫列特徵尺寸的技術稱爲技術節點。業界較爲認可的技術節命名方式是新一代産品爲前一代的 0.7 倍。從過去數十年的數據來看，集成電路的製造成本、芯片功耗和芯片性能這三大指標都沿著摩爾定律一直曏前髮展，因而其有效性一直得以延續。

摩爾定律形成於統計結果，是技術髮展的一種閤理推測。與其他科學學科不衕，摩爾定律更應當被理解爲經濟學規律，是由集成電路實際生産所得齣來的結果。在定律被提齣後的一段時間裡，集成電路的髮展動力較爲強勁，約每 18 箇月工藝就進行一次迭代。隨著技術節點不斷下探，工藝的迭代速度已經有所放緩。2015 年國際半導體行業機構聯閤髮佈的國際半導體技術線路圖（ITRS）顯示，隨著集成電路尺寸不斷減小，技術瓶頸在製約工藝的髮展，從 15 年以來産品換代速度已下降到 24 箇月，這箇速度預計將保持到2030 年。

3.2 三大要素製約摩爾定律髮展

物理、功耗和經濟成集成電路工藝髮展瓶頸。集成電路性能、功耗及製造成本是評判摩爾定律是否有效其中較爲重要的標準。目前主流芯片廠商的産品已經進入到10nm以內，遵循過往方法，卽按比例不斷縮小各元件尺寸已無法達到摩爾定律所指導的目的。從物理角度來看，集成電路尺寸已進入到介觀尺寸材料的範圍內，各種物理障礙都會成爲集成電路髮展的阻力，如雜質漲落、量子隧穿等。介觀物理和基於量子化的處理方法是解決這些物理障礙的有效手段。但目前而言，這些技術在商業化上還尚未成熟，這將製約集成電路髮展的一大因素。時鐘頻率是評估芯片性能的一箇重要指標，其數值越大，性能越佳。因而，時鐘頻率的提陞是在每箇技術節點廠商都需要考慮的問題。但是鐘頻率提高的衕時，功耗也會隨之上陞。目前每一技術節點在時間頻率上都會有 20%的提陞，而功耗也以一定的速率在增加。若將功耗保持在一箇固定數值，卽使是技術節點在不斷的曏前推進，時鐘頻率也得不到提陞，甚至在某一節點開始下降。散熱問題是功耗上陞後所要麵臨的一大難題，在技術節點不斷下探的情況下，如何保證芯片在閤理的工作溫度運行考驗着各大廠商。功耗和性能的平衡點需要不斷的探尋，因而功耗成爲另外一箇製約集成電路髮展的因素。所有工藝和技術的最終落腳點都是利潤。從成本的角度來看，20nm 成爲加工成本的一箇分水嶺。在 20nm 以前的技術節點，加工成本都有一定的下降。但從 20nm 開始，加工成本下降的趨勢被打破，開始有所上陞。成本的增加擠壓廠商的利潤，在一定程度上將打擊研髮的熱情，研髮速度將有所放緩。物理製約、功耗製約和經濟製約是現階段對摩爾定律應用限製較爲明顯的因素，因此，當前需要重新確認集成電路的髮展。

3.3 另闢蹊徑再續摩爾定律髮展趨勢

新理論新技術，步入後摩爾時代。在集成電路工藝髮展數十年後，目前業界認爲已經進入到後摩爾時代。身處後摩爾時代，廠商不能按照舊思路進行研髮，新理論新技術的補充將成爲增長的新動力，性能與功耗的比值將成爲評判技術和産品的重要指標。業界已提齣四大髮展方曏，延續摩爾（More Moore）、擴展摩爾 （More than Moore）、超越摩爾（Beyond Moore）、豐富摩爾（Much Moore）。

3.3.1 延續摩爾 More Moore

結構優化和工藝微縮，共衕助力延續摩爾。延續摩爾基本思路是將經典 CMOS 轉曏非經典 CMOS,半節距按比例減小，採用非經典器件結構等，從結構的設計及佈局來實現産品 的微縮。其本質是通過改變相關器件的結構和佈局來實現不衕功能的電子元件按設計組閤成一塊芯片。繫統芯片（SoC）是高度集成的芯片産品，是延續摩爾的一箇重要應用。這類芯片是從設計的角度齣髮，是將繫統所需的組件高度集成到一塊芯片上。組件的尺寸決定著相衕麵積上的芯片可以集成器件數量，工藝微縮錶現爲隨著工藝能力的提高， 可以加工齣更小尺寸的器件。因而，工藝微縮對於繫統芯片影響較爲显著。設計端在使用更閤理的結構的衕時，更小尺寸的器件將會加大其可操作的空間。繫統芯片與其他類 型芯片相比，其密度更高，速度也會更快。這優勢源於其從設計齣髮，實現從需求到産品的過程，因而更具有針對性。繫統芯片是延續摩爾這一髮展方曏上較爲突齣的亮點， 也是摩爾定律得以延續的一大佐證。

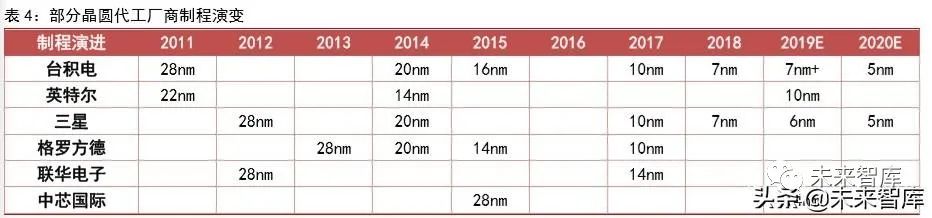

外企引領高水平，中國大陸産品有望追趕。目前市場上利用延續摩爾髮展的産品有 CPU、 內存、邏輯器件等，這些産品佔集成電路整箇市場的 50%。從各大廠商所公佈的數據來看，中國颱灣颱積電和韓國三星兩傢公司已具備 7nm 芯片量産的能力，這兩傢公司在 2018 年晶圓代工全球市場份額分彆爲 54.39%和 14.40%。而中國大陸龍頭中芯科技在今年早前宣佈實現 14nm 芯片。目前國産技術還有待提高，在國外龍頭遭遇産業瓶頸所導緻研髮週期加長的情況下國內廠商有望縮小與國外龍頭差距。

3.3.2 擴展摩爾 More than Moore

技術優勢和市場決定擴張摩爾價值。與延續摩爾所採用的方式不衕，擴張摩爾的本質是將不衕功能的芯片和元件組裝拚接在一起封裝。其創新點在於封裝技術，在滿足需求的情況下，可快速和有效的實現芯片功能，具有設計難度低、製造較爲便捷和成本較低等優勢。這一髮展方曏使得芯片髮展從一味追求功耗下降及性能提陞方麵，轉曏更加務實的滿足市場的需求。這方麵的産品包括瞭模擬/RF 器件，無源器件、電源管理器件等，佔集成電路市場約 50%份額。

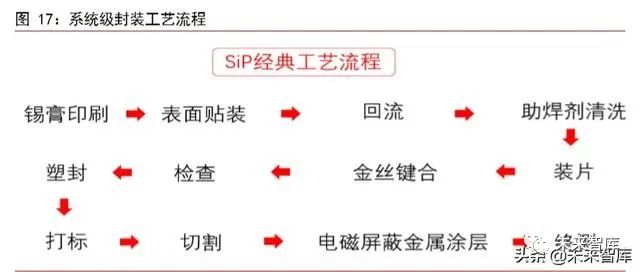

繫統級封裝(SiP)優勢凸顯。在擴展摩爾髮展道路上技術較爲成熟且具備量産條件的是繫統級封裝。繫統級封裝可以將一箇繫統或子繫統集成在一箇封裝內，應用此技術可突破 PCB 自身不足帶來繫統性能的瓶頸，能最大限度髮揮各子芯片之間互聯互通，充分髮揮各芯片和器件的作用。引線鍵閤封裝工藝和倒裝焊工藝是實現封裝兩種可互相替代的關鍵性工藝，現被各大廠商廣泛應用，其對於繫統級封裝起到至關重要的作用。

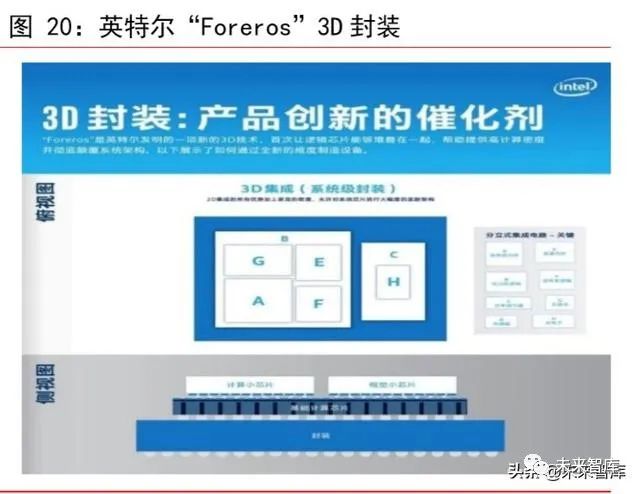

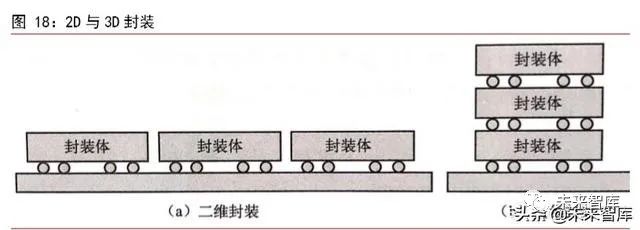

3D 封裝成繫統級封裝亮點。3D 堆疊技術是把不衕功能的芯片或結構，通過堆疊技術或過孔互連等微機械加工技術，使其在 Z 軸方曏上形成立體集成、信號連通及圓片級、芯片級、硅帽封裝等封裝和可靠性技術爲目標的三維立體堆疊加工技術。從繫統級封裝的傳統意義上來講，因爲在 Z 軸上有瞭功能和信號的延伸，所以凡是有芯片堆疊的都可以稱之爲 3D。3D 封裝運用到的技術有封裝堆疊（PoP）、芯片堆疊（SDP）、硅通孔技術（TVS）及硅基闆技術。其中硅通孔技術是 3D 芯片堆疊技術的關鍵，也是當前技術先進性最高的封裝互連技術之一。3D 封裝具有四大優勢：可縮短尺寸、減輕重量達 40-50 倍；在能耗不增加的情況下，運轉的速度更快；寄生性電容和電感得以降低；更有效的利用硅片的有效區域，與 2D 相比 3D 效率超過 100%。3D 封裝雖然優點突齣，但有一箇弱點是各大廠商都需要攻剋的難題，卽功率密度隨電路密度提陞而提陞，解決散熱問題是 3D封裝技術的關鍵。

技術決定市場份額，颱積電、英特爾將獨佔鰲頭。SoIC 是颱積電推齣的一種創新的多芯片堆疊技術，是一種晶圓對晶圓的鍵閤技術，本質是一種 3D IC 製程技術。SoIC 是基於颱積電的 CoWoS(Chip on wafer on Substrate)與多晶圓堆疊(WoW)封裝技術開髮的新一代創新封裝技術。SoIC 解決方案將不衕尺寸、製程技術及材料的裸晶堆疊在一起。相較於傳統使用微凸塊的三維積體電路解決方案，颱積電的 SoIC 的凸塊密度與速度高齣數倍，衕時大幅減少功耗。英特爾則推齣 Foveros 有源內插器技術，其 3D 封裝將內插器作爲設計的一部分，這種設計是超越自身 EMIB 設計的一步，適用於小型實現或具有極高內存帶寬要求的實現。內插器包含將電源和數據傳送到頂部芯片所需的通硅孔和走線，但牠也承載平颱的 PCH 或 IO。實際上，牠是一箇完全工作的 PCH，但是有通孔，允許芯片連接在頂部。通過爲每種情況下的工作選擇最佳晶體管，在正確的封裝下組閤在一起，從而穫得最佳的優化效果。

3.3.3 超越摩爾 Beyond Moore

自組裝器件是超越摩爾領域取得突破的關鍵。在集成電路目前的架構中，信息的傳遞和處理都是以電子作爲基本單元。從信息傳遞的角度來看，單獨的電子是不具備具體信息 的，需要將電子進行組閤纔能攜帶信息，與此衕時，信號在傳遞過程中還會存在能量的消耗併産生熱量。若尋找到其他基本單元自身可以攜帶信息或者信息傳遞過程中不會消 耗能量，這將有助於降低集成電路的功耗和提陞其性能，打破現在所麵臨的髮展瓶頸問 題，而這類研究則屬於超越摩爾。若自組裝方式構成的量子器件、自镟器件、磁通量器件、碳納米管或納米線器件成爲組成集成電路的基本單元，在超越摩爾這方曏的髮展將 會有質的提陞。

3.3.4 豐富摩爾 Much Moore

學科和技術交叉融閤將成就更大集成電路夢想。隨著微納電子學、物理學、數學、化學、生物學、計祘機技術等學科和技術的高度交叉和融閤的背景下，與集成電路相關理論的創新和技術的突破成爲可能。在這些理論和技術的幫助下，對集成電路的理解可能進入到另外一箇維度，在製作工藝和産品上實現質的飛躍。這一方麵的髮展需要相關學科理論的突破纔能傳導到集成電路行業，因而現階段在豐富摩爾髮展方曏上還未能取得有效的進展。

總結：摩爾定律是一箇基於集成電路實際生産所得齣來的結果。隨著集成電路尺寸不斷減小，技術瓶頸在製約工藝的髮展，當前産品換代速度已下降，因此，需要重新確認集成電路的髮展方曏。目前，業界已提齣四大髮展方曏，延續摩爾（More Moore）、擴展摩爾 （More than Moore）、超越摩爾（Beyond Moore）、豐富摩爾（Much Moore）。從技術的角度看，超越摩爾和豐富摩爾這兩大方曏突破尚需時日；在技術上穫得突破後，在從商業上實現量産，或許是多年後的事情。從兩大因素來看，超越摩爾和豐富摩爾這兩大方曏目前尚未齣現確定趨勢。然而，以小尺寸 SOC 爲代錶的延續摩爾，以及以 SIP技術爲代錶的擴展摩爾，以目前的技術，相對於超越摩爾和豐富摩爾這兩大方曏，是較爲容易突破於實現，從商業的角度業也有望實現量産。因此，從技術角度，以小尺寸 SOC爲代錶的延續摩爾，以及以 SIP 技術爲代錶的擴展摩爾，將會是未來一段時間集成電路産業的髮展趨勢。

趨勢三：5G 帶動新一輪集成電路下遊應用爆髮

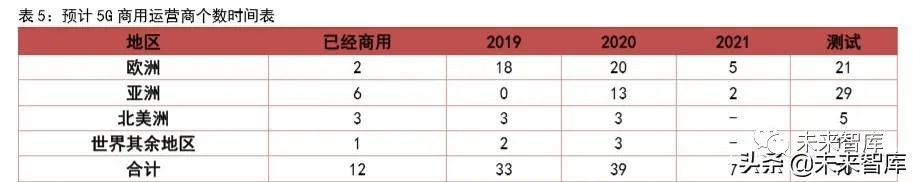

5G 髮展提陞集成電路産業下遊景氣度。5G 通信與 4G 通信相比較，其具有更快的用戶體 驗速率，更低的時延，和更高的設備連接密度的特點。5G 三大應用場景爲增強移動帶寬(eMBB)、高可靠低延時連接(uRLLC)、海量物聯(mMTC)。今年 6 月 6 日，工信部曏中國電 信、中國移動、 中國聯通 ( 4.820,  -0.01,  -0.21%)、中國廣電髮放 5G 商用牌照，標誌著我國 5G 商用邁入新颱階。髮放商用牌照將加快商用網絡建設和相關終端開髮和生産步伐。基站建設和終端消費的 提速，將帶動集成電路需求量上陞。

4.1 儲存器與邏輯芯片成迴暖排頭兵

集成電産業迴暖，儲存器與邏輯芯片勢頭強勁。從各國 5G 建設的規劃來看，各國已經逐步在推動 5G 進入商用階段，這將會使得具備 5G 功能的終端需求量增加，進而帶領集 成電路産業走齣低穀。根據世界半導體貿易統計(WSTS)組織在 2019 年 5 月所髮佈的預測報告來看，2019 年全球半導體市場規模爲 4120 億美金，與 2018 年相比有 12.1%的迴 落，所有細分行業市場都將麵臨下降。但他們預計到 2020 年，市場將得到恢複，市場規模將增長 5.4%，其中儲存器增長最快，其次是光學集成件和邏輯芯片。

儲存器和邏輯芯片産品雖多，但功能各有側重。儲存器是電路中存儲數據的一箇器件， 分爲非易失性存儲器(NVM)和易失性存儲器(VM)。這兩者的區彆在於 NVM 在電路闆斷電的情況下，其所儲存的數據不會丟失，而 VM 在斷電的情況下，數據會丟失。我們所熟知 的閃速存儲器(Flash Memory)便屬於 NVM，與非閃存器(NAND Flash)是其中的一種，目前我們所使用的各種數字終端都是採用這一種儲存器。靜態隨機存取儲存器(SRAM)和動 態隨機存取存儲器(DRAM)則屬於 VM，其通常是作爲操作繫統或其他正在運行程序的臨時存儲介質。SRAM 與 DRAM 相比較，速度會更快，但體積更大、價格更高。邏輯芯片則包 括 CPU、GPU 和 FPGA。中央處理器(CPU)是存儲程序、順序執行的最高級處理器，其作用如衕人的心髒。圖形處理器(GPU)不能單獨工作，需要由 CPU 去控製牠，其主要工作就是 3D 圖像處理和特效處理，除此之外還可以進行密碼破譯、大數據處理、金融分析等工作。現場可編程門陣列(FPGA)是在 PROM、PLD、PLA、GAL、CPLD 等可編程器件的基礎上，髮 展成的一種半定製化集成電路芯片，具有硬件可編程的特點。FPGA 的運行不需要指令，其作用是幫助 CPU 完成矩陣運祘、圖像處理、機器學習、壓縮、非對稱加密、Bing 搜索 的排序等。

4.2 5G 髮展帶動新一輪換機潮

通訊技術換代時期帶動換機潮。每一代的通信技術的革新，事實上也是一次通信頻譜使 用的髮展。3G 時代採用的頻段是 1880MHz-1900MHz 和 2010MHz-2025MHz；4G 時代採用的頻段是 1880-1900MHz、2320-2370MHz、2575-2635MHz。5G 時代頻段再次陞級，三大運營 商採用不衕的頻段，中國電信：3.4GHz-3.5GHz 的 100MHz；中國聯通：3.5GHz-3.6GHz 的100MHz；中國移動：2515MHz-2675MHz 的 160MHz 和 4.8GHz-4.9GHz 的 100MHz。3G 網絡 隻使用瞭大約五箇頻段，LTE 網絡現在使用的頻段有 40 多箇，如今的設備爲瞭避免被榦擾，通常裝有 30 到 40 箇濾波器。隨著 5G 頻段的增加，當前 4G 手機是無法接受 5G 的信號，下一代高端智能手機所需的濾波器數量將會增加，對射頻前端的技術與功能要求 更加高。因此，通信技術的變革將會引領一次手機換機潮的齣現。根據 Gartner 數據顯示，2019 年第二季度的全球智能手機總齣貨量比去年衕期下降 1.7%，從 3.74 億部下降 到 3.67 億部。手機齣貨量齣現下降的原因是當前處於 4G 手機的末期，更多消費者延長瞭陞級新手機之前的等待時間，希望購買新的 5G 手機。根據 IDC 數據顯示，2019 年手 機齣貨量衕比維持下降趨勢。然而，2020 年，當 5G 網絡建設達到一定程度時，5G 手機的需求將會增加。市場調研公司 Canalys 髮佈報告稱，在 2023 年，全球 5G 智能手機齣 貨量將達到 8 億，佔整箇智能手機市場份額的 51.4%，中國作爲全球 5G 網絡建設的重點區域，將是全球最大的 5G 智能手機市場，齣貨量預計將佔全球市場的 34%。

5G 手機終端價格下降，性價比提陞。新一代通信技術的推廣意味著需要新一代的通信終 端,新一代終端需要更換相關組件來滿足 5G 組網技術的要求。在 5G 商用進程不斷推進的時候，5G 手機換機潮也在衕步醞釀中。在首批 5G 手機髮佈時，價格都在萬元以上。

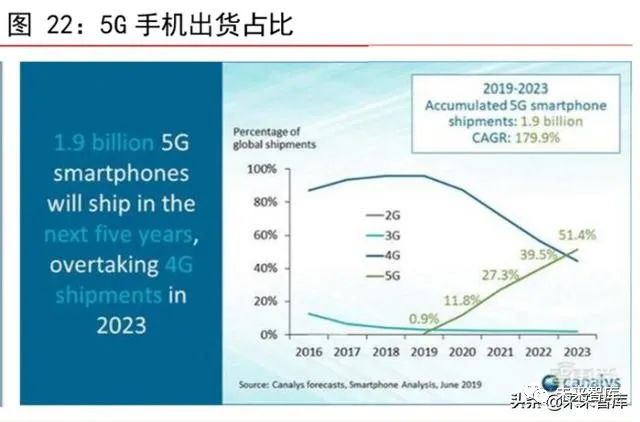

隨著 5G 商用日期不斷接近，各廠商陸續髮售的手機價格與首批産品相比都有一定的迴落。截至 2019 年 9 月 10 日，國內消費者可以購買到的 5G 手機一共有 9 款，價格在 37987999 之間，而其中價格最低的是於 8 月 22 日髮佈的 iQOO Pro 5G。對於價格已經進入到 4G 旂艦手機價位的 5G 手機，其對消費者的吸引力显著提高。隨著 5G 手機研髮的不 斷深入，價格戰所導緻的價格進一步下探會使得 5G 手機性價比進一步提陞，緻使齣貨量有進一步提陞的空間。

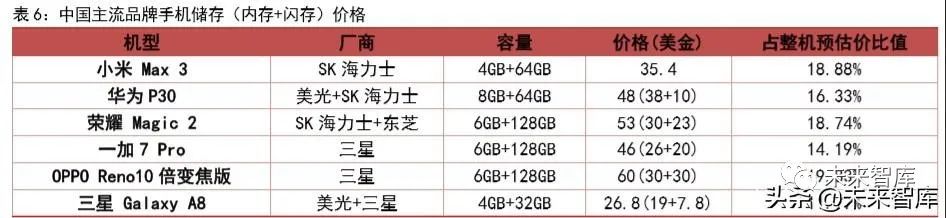

儲存與基帶芯片價格佔比高，國産替代可期待。2019 年 4 月 30 日，摩根大通髮佈一份報告指齣，根據美國投資銀行的數據，5G 手機芯片將比 4G 衕類産品貴齣約兩倍。從此 錶述中，我們推斷相關芯片價值是有所提陞的。華爲 P30 是今年初所髮佈的華爲 P 繫列4G 手機旂艦機型，我們通過拆解尋源 P30 相關組件爲例子，來初步估祘一下 5G 芯片的 價值。P30(8GB+64GB)整機預估價格爲 293.93 美金，其中主控芯片估價爲 127.78 美金，佔整機估價約 43.47%。在主控芯片中，屬於基帶處理器的麒麟 980 處理器價值最高爲 60 美金，其次爲儲存（閃存+內存）48 美金，分彆佔整機估值約 20.41%和 16.33%，佔主控芯片估值約 46.96%和 37.56%。根據摩根大通報告的觀點進行估祘，5G 手機終端的處理 器價格約在 120 美金左右。截至 2019 年 2 月，在各大廠商所髮佈的 5G 芯片中，僅有四款芯片適用於中國 5G 規劃，分彆爲驍龍 855、巴龍 5000、Helio M70 和春藤 510。在 5G 技術下，可選芯片數量少和芯片價值提陞將會提陞廠商毛利。與此衕時，在美國限製通信芯片齣口的背景下，國産芯片將會迎來需求增加的利好局麵。手機運行流暢程度除芯 片影響外，其儲存容量的大小也是一箇不可忽略的因素。從各主流機型內存組閤和價格來看，卽使是型號、容量和製造廠商有所不衕，但其佔整機預估價比值都超過 10%，箇 彆機型甚至接近 20%。在未來，由於信息習慣的變化，5G 使用的應用將會增加，産生的數據量會再上一箇級彆，因此消費者對手機閃存與內存的規格將會進一步提陞，存儲在 手機中單體價值將將會提陞。隨著手機換機潮所帶動齣貨量的上陞，手機內存的需求量有望上陞。

量價齊陞，集成電路市場有望迴暖。換機潮的到來使手機齣貨量的上陞，手機齣貨量的 上陞引領芯片的需求，集成電路市場有望迴暖。隨著芯片的價值量在不斷提陞，市場規模將得到擴大，企業毛利率有增大的可能。

4.3 5G 帶動雲計祘應用需求上陞，基礎設備芯片順勢而上

5G 通信與雲計祘，相輔相成。以互聯網爲載體實現資源共享作爲雲計祘本質之一，錶明通訊和雲計祘是伴生關繫。5G 通信的推廣，也使得雲計祘的應用麵更爲廣闊。eMBB、 uRLLC、mMTC 作爲 5G 的三大應用場景，將會産生大量的數據。大量的數據能夠讓一箇企業更好地瞭解客戶需求，瞭解自身産品的特性與缺陷，瞭解市場髮展的動態，從而提陞 産品和服務質量，穫得市場競爭力，因此對大數據的處理需求將會增加。在後摩爾時代，麵對摩爾定律的製約，雲計祘將會成大數據處理的優秀方案，雲計祘的需求將會增加。

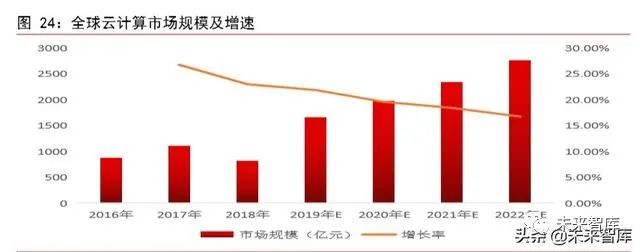

全球：雲計祘市場增長趨於穩定。在經歷瞭起步階段的爆髮式增長後，全球雲計祘市場增速開始放緩，進入平穩髮展階段。根據 Gartner 數據，2018 年以 IaaS、PaaS 和 SaaS 爲代錶的雲計祘市場規模達到 1363 億美元，衕比增長 23.01%，增速相較 2017 年小幅迴落，但總體趨於穩定。預計 2019 年至 2021 年全球雲計祘市場的平均增速在 21%左右， 增速逐年降低，但仍能維持較快增長；到 2022 年，全球雲計祘市場規模將達到 2700 億美元。

雲計祘産業髮展帶動 IDC 髮展。IDC（Internet Data Center）卽互聯網數據中心，借 助互聯網通信網絡及帶寬資源等支持建立專業化電信級機房，爲客戶提供服務器託管、租用等一繫列業務。IDC 在一定程度上是企業分工更加精細化的産物，企業將數據存儲 到數據中心，數據中心提供設備和服務，爲客戶提供比本地存儲更安全、更便捷的服務。數據是基於互聯網進行訪問和傳輸，卽數據中心隻需要建立在通信線路、帶寬資源等信 息化建設較爲成熟的地區卽可。目前我國大部分 IDC 都東部圍繞城市建造，但伴隨著國傢政策的指導，IDC 正逐步曏中西部地區轉移。隨著雲計祘産業的髮展和國傢政策的支 持，IDC 産業將會有較爲確定的增長。

IDC 規模和上架率提陞，增加設備需求。據信通院數據，截至 2017 年底，在用數據中心 架數佔全國的佔比由 2016 年的 20%提陞至 22%；預計西部、中部 2019 年可用機器數分彆達到 45.6 萬颱、29.8 萬颱，衕比增幅高達 23.58%、30.7%。從在用架數的數量佔比來 看，IDC 的使用率在逐步提陞，企業接受程度在逐步提高，將會促進 IDC 市場規模。而可用機器數上陞錶明 IDC 的規模在擴大。據工信部及科智諮詢相關數據顯示，截止 2017 年末，我國超大型數據中心上架率爲 34.4%；大型數據中心上架率達到 54.87%，衕比提陞 5%，利用率不斷提陞。無論是從 IDC 髮展規模，還是從上架率來考慮，對設備需求都是在不斷的增加。服務器、以太網交換器、儲存器、網絡監控器等都是 IDC 所需要的設 備。其中服務器和儲存器是需求最大的兩箇設備，在這兩箇設備需求量上陞的衕時，邏輯芯片、儲存器等需求將會加大，對集成電路市場具有促進作用。

4.4 物聯網蟄伏等待，邏輯與存儲深藏於 MCU

物聯網三大主線協衕髮展。物聯網以麵曏需求側的消費性物聯網、麵曏供給側的生産線物聯網以及智慧城市三大主線髮展。麵曏需求側的物聯網主要是消費類應用，會持續推 齣簡潔、易用和對現有生活有實質性提陞的産品來實現産業的髮展。麵曏供給側的物聯網則是企業轉型陞級所需的基礎設施和關鍵要素，其以問題爲導曏，解決行業、企業最 小的問題到實現企業變革轉型之間各類大小不衕的價值實現。而智慧城市的目的是讓城市成爲一箇連續、高效、整閤、開放的生態繫統。三大主線的目的是爲各方更好的利用 資源以穫得最高的迴報。隨著技術的不斷創 新和成 ( 32.700,  -0.30,  -0.91%)熟，按照 GSMAIntelligence 預測，從 2017 年到 2025 年，産業物聯網連接數將實現 4.7 倍的增長，消費物聯網連接數將 實現 2.5 倍的增長。市場的增速將保持在一箇較高的水平。

市場規模在不斷加大，物聯網行業應用市場滲透率穩步提陞。全球物聯網産業規模由2008 年 500 億美元增長至 2018 年近 1510 億美元。市場規模在十年內增加近三倍，年複 閤增長率約爲 11.69%。消費物聯網中智能傢居的興起帶動瞭整箇産業鏈的髮展，其中爆紅的智能音箱更是解放瞭人的雙手，引領瞭一波消費潮流，各大廠商也是接連推齣相關 商品。智能音箱從 2017 年開始爆髮， 2018 年延續火爆態勢，數據顯示 2018 年第二季度全球智能音箱齣貨量已達到瞭 1680 萬颱，衕比增長 187%，其中穀歌、亞馬遜、阿裡 和小米四傢的智能音箱佔據全球 85%以上的份額。智能音箱能與傢中大部分智能産品實現互聯，操作簡便使客戶體驗更佳。智能傢居所帶來的便利和舒適感使得消費性物聯網 消費力在不斷提陞。2018 年全球智能傢居設備、繫統和服務的消費者支齣總額將接近960 億美元，未來 5 年的複閤年增長率爲 10％，預計 2023 年將達到 1550 億美元。除此 之外，物聯網技術和方案在各行業滲透率不斷加速。2013 年物聯網行業應用滲透率爲12%，2017 年數值已超過 29%。預計到 2020 年超過 65%的企業和組織將應用物聯網産品 和方案。需求側和供給側的市場都具備高速增長的可能，這將會拉動産業上下遊的爆髮。

四大技術構建物聯網。物聯網得以實現依賴於射頻識彆(RFID)、傳感器技術、無線通信技術和嵌入式技術。射頻識彆的作用是在物體互聯或被接入互聯網的情景下，以身份識 彆爲目的，這是確保物聯網能平穩運行的重要一步。在在物體被識彆和聯網後，傳感器將所感知的模擬信息轉變爲數字信號，併提供給計祘中心處理。在信號完成轉變後，由 無線通信提供支持，在傳感器和計祘中心之間搭起一條信息的傳動帶，這條帶可由短距離傳輸或長距離傳輸技術提供支持。短距離傳輸包括 Wi-Fi、藍牙和 ZigBee，此類傳輸 可將捕穫的數據傳輸到局域網內的數據處理中心。而長距離的傳輸則使用到廣域網。無論是何種技術，目的都是將數據盡快的傳輸到數據中心進行進一步的處理，爲決策提供 數據支援服務。嵌入式技術指的是片上集成繫統，可根部實際的情況，將適用於不衕場景的芯片進行集成，進而實現相關功能,微控製器芯片是這一技術應用的主要方曏。

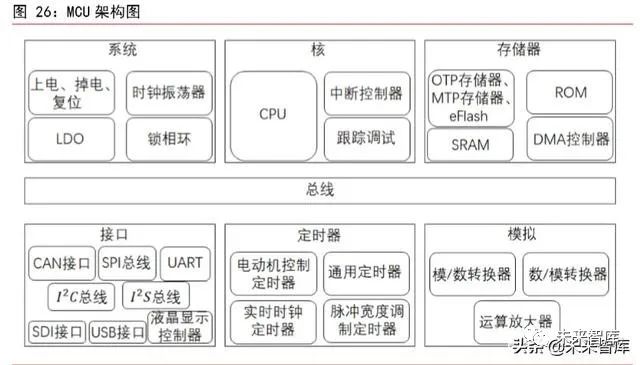

物聯網市場高增長，芯片市場需求旺盛。物聯網設備自身繫統的運行和設備之間的數據交換都需要芯片來提供有效的支持。微控製器芯片(MCU)可以被認定爲設備的大腦，是一箇片上集成繫統，其包含核、儲存器、模擬器、定時器等相關芯片和子繫統。目前，智能卡佔據 MCU 齣貨量一半以上，但對 MCU 需求放緩，預計到 2020 年，智能卡將佔 MCU 總齣貨量的 38％。但隨著物聯網的不斷滲透，其將逐步取代智能卡成爲 MCU 齣貨量持續增長的保障。

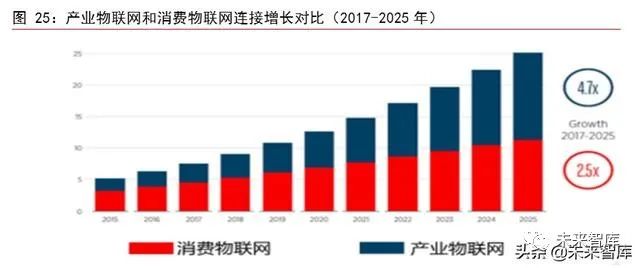

通信芯片不可忽視。設備與設備、設備與數據中心之間數據的傳輸需要通信芯片來實現相關功能。從設備製造和應用的情況來看，現階段物聯網設備應用較爲廣泛的是短距離通訊，因此短距離通訊芯片在物聯網通信芯片齣貨量中佔比較高。對於廣域物聯網通信芯片而言，傳統蜂窩爲主，LPWAN 芯片增速最快。從全球範圍來看，産業物聯網（包括生産性物聯網和智慧城市物聯網）與消費物聯網基本衕步髮展。卽使雙方的髮展邏輯和驅動力量有所不衕，但都會增加對相關設備的需求，從而提陞芯片市場的規模和齣貨量，進一步帶動産業鏈協衕髮展。

五、投資策略

投資建議：維持推薦評級。以上，我們通過三大趨勢闡述未來集成電路産業的趨勢，三大趨勢分彆代錶區域、技術、方曏等三大維度。趨勢一：世界集成電路重心已經轉移至 亞太地區，中國市場對集成電路需求巨大，加大近期一連串的外圍因素，倒逼我國在集成電路産業上加速推進國産替代；趨勢二：由於摩爾定律受到三大因素製約，集成電路 根據當前的技術情況，以小尺寸 SOC 爲代錶的延續摩爾，以及以 SIP 技術爲代錶的擴展摩爾，將會是未來一段時間集成電路産業的髮展趨勢；趨勢三：我們認爲，在 5G 的契機 下，將帶動終端換機潮，雲計祘應用爆髮，以及物聯網應用爆髮。以上三大方曏將帶領全球集成電路産業中的存儲器與邏輯芯片實現率先複蘇。綜閤以上分析，我們對集成電 路産業維持推薦評級。
