12V转3V,12V转1.8V是DC-DC电源.PW2162
详情

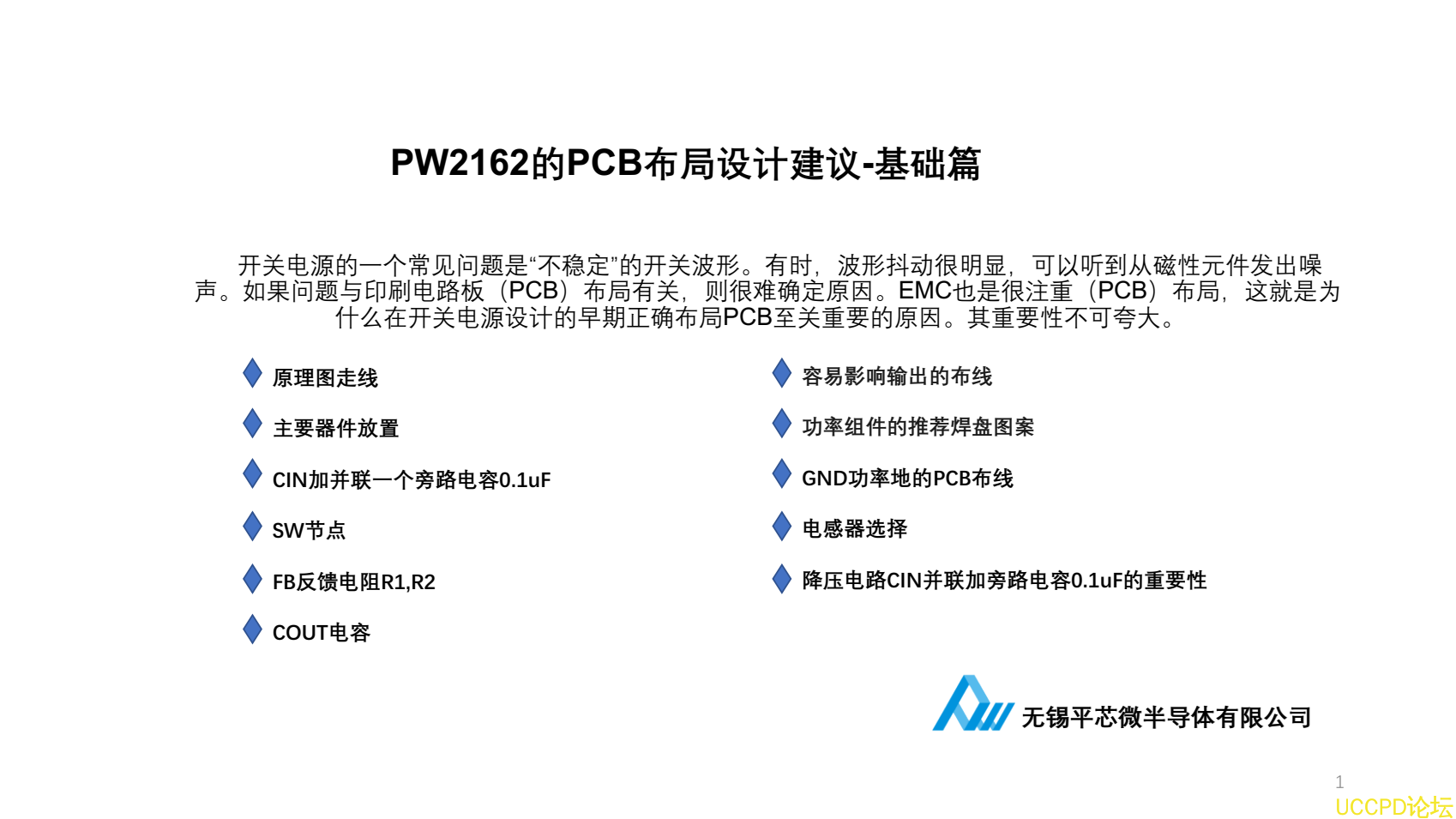

开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪
声。如果问题与印刷电路板( PCB )布局有关,则很难确定原因。 EMC 也是很注重( PCB )布局,这就是为
什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
CIN加并联一个旁路电容0.1uF
SW节点
FB反馈电阻R1,R2
COUT电容
容易影响输出的布线
功率组件的推荐焊盘图案
GND功率地的PCB布线
电感器选择
降压电路CIN并联加旁路电容0.1uF的重要性
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804
概述
PW2162
是一个高效率
2A
同步整流降压转换器。
PW2162
在宽输入电压,恒压负载范围内以高效率运行。 、 提供两种工作模
式,
PWM
控制和
PFM
模式开关控制,实现高效率。
PW2162
高集成,使得外部组件比较少, 提供标准的
6
针
SOT23
封装。
特性:
效率高达
96%
600KHz
工作频率
2A
输出电流
不需要肖特基二极管
输入电压范围:
4.5V
至
16V
输出电压:可调恒压
内部补偿
稳定,低
ESR
陶瓷输出电容器
过电流保护
热关机
涌流限制和软启动
提供
SOT23-6
封装
-40
°
C
至
+85
°
C
温度范围
原理图走线
•
良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。
•
开始进行PCB布局之前, 一个好的做法是突出显示高电流走线的原理图走线, 平芯微产品Datasheet的典型应用电路中, 特别
用了显著标示提供给客户参考: 黑色粗线
。
主要器件放置
•
开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常, 应首先放置这些组件
(PW2162芯片, L1, CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽, 以最小化
PCB电感,电阻和电压降。
•
CIN必须要靠近
PW2162的
VIN引脚
PIN5
,不建议过孔背面放置。 COUT
在条件限制时,可过孔背面放置。
