PD18W和20W有什么不同?两者的区别
- 2021-01-03 14:39:00
- 技术管理员 原创
- 782
苹果20W的USB C 充电器一出来,整个充电器市场引起了一次“大波浪“。使得众多AC-DC 控制器原厂与充电协议芯片原厂纷纷出了相关20W 的配套AC-DC控制器和协议芯片。
但是对于18W 的PD 协议和20W 的PD协议来说,很多人对于其他的区别还很蒙的。
在此,小编特意使用20W 的PD 充电器和18W 的PD充电器做了分析。

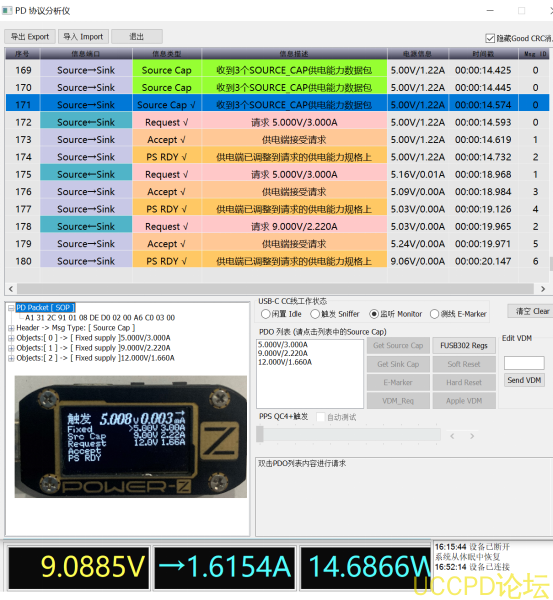

如图,是常用IPHONE 12进行充电时,抓取的PD 协议通讯包,和不充电时,使用测试表,测得的20W 输出电压与对应的输出电流值,从图中我们可以得到3个信息:
1, 在20W 充电器充电时(功率足20W ),手机的充电电压和电流是9V 和1.6A 左右,功率14.6W 多,实际用很少能达到20W ,即使有到20W功率时,我们都知道所有手机的充电功率是随着充进电量提高,手机自动降低功率的。
2,使用测试表,测得的20W 输出电压与对应的输出电流值:5V3A ,9V2.22A ,12V1.66A。

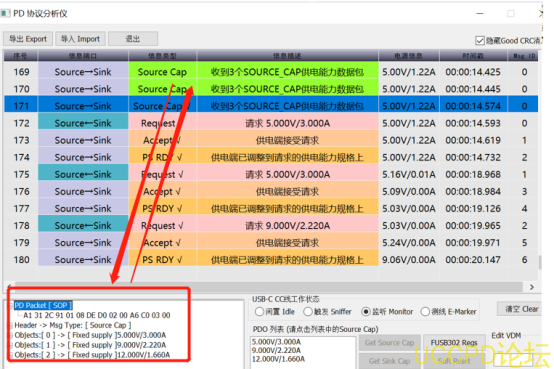

3,PD 充电协议的通讯过程,简单说下:充电器一直发送自己输出功率和包含的输出电压电流包,如箭头指示的,手机回复收到,充电器再说给5V3A 充电行不行,手机说行,充电器看到手机说行了,就输出5V3A ,充电器再发信息给手机说9V2A 行不行,手机说行,充电器看到手机说下,也就改成了9V2A。至此基本通讯协议接受。
同时18W的我们也进行了测试了收集

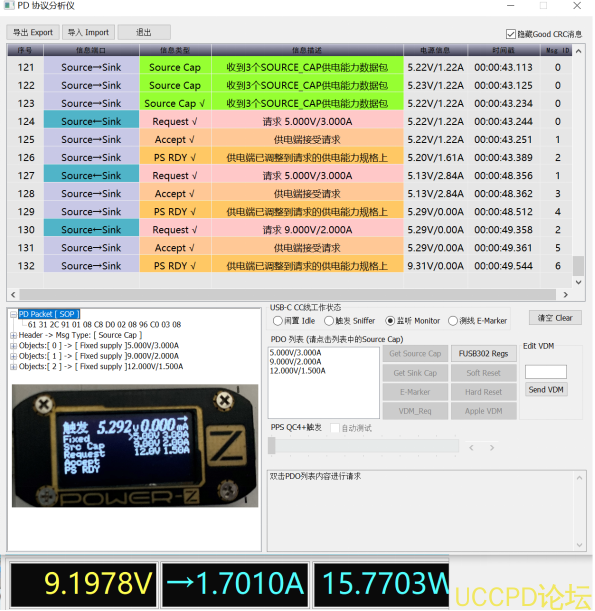

如图,是常用IPHONE 12进行充电时,抓取的PD 协议通讯包,和不充电时,使用测试表,测得的20W 输出电压与对应的输出电流值,从图中我们可以得到3个信息
1, 在20W 充电器充电时(功率足20W ),手机的充电电压和电流是9.19V 和1.7A 左右,功率15.7W 多,实际用很少能达到18W ,即使有到18W功率时,我们都知道所有手机的充电功率是随着充进电量提高,手机自动降低功率的。

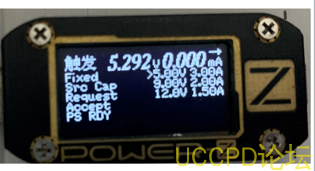

2,使用测试表,测得的20W 输出电压与对应的输出电流值:5V3A ,9V2A ,12V1.5A。

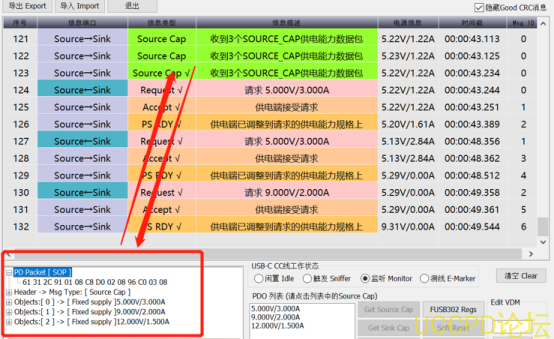

3,PD 充电协议的通讯过程,简单说下:充电器一直发送自己输出功率和包含的输出电压电流包,如箭头指示的,手机回复收到,充电器再说给5V3A 充电行不行,手机说行,充电器看到手机说行了,就输出5V3A ,充电器再发信息给手机说9V2A 行不行,手机说行,充电器看到手机说下,也就改成了9V2A。至此基本通讯协议接受。
总结;18W 快充协议和20W快充协议的区别:
1, 充电速度大概一致,无法体验判断,
2, 在不拿PD 测试表,进行测试的话,是无法测试和验证。只在9V 和12V 时的区别,如9V2.22A 和9V2A ,12V 1.66V 和12V1.5A
3,PD 通讯协议检测分析时,也才能测输出20W和18W的协议区别了。
